Guía Definitiva del Esquema Unifilar: Diseño y Legalización para tu Reforma Integral en León y Castilla y León

El Corazón Invisible de tu Reforma Soñada en León

Iniciar una reforma integral es una de las decisiones más emocionantes para un propietario. Es la oportunidad de esculpir el espacio perfecto, de elegir cada baldosa, cada color de pared, cada mueble.

Pero detrás de toda esa estética visible, existe una red invisible que da vida, seguridad y funcionalidad a tu hogar o negocio: la instalación eléctrica.

Y el cerebro de esa red, el documento que garantiza su perfección, es el esquema unifilar eléctrico.

Para nosotros, como electricistas autorizados en León con años de experiencia en reformas integrales, el esquema unifilar no es un simple trámite; es el ADN de tu instalación.

Es la promesa de que cada luz se encenderá, cada dispositivo funcionará y, lo más importante, que tu familia o equipo estarán seguros.

Si tu proyecto se ubica en León, San Andrés del Rabanedo, Villaquilambre, o cualquier rincón de Castilla y León, esta guía definitiva te desvelará por qué dominar el concepto del esquema unifilar es fundamental para el éxito y la legalidad de tu inversión.

¿Qué es un Esquema Unifilar? El ADN de tu Instalación Eléctrica

Imagina intentar comprender el cuerpo humano sin un mapa del sistema nervioso. Imposible, ¿verdad?

El esquema unifilar es exactamente eso para tu instalación eléctrica: una representación gráfica, simplificada y universal que muestra la totalidad del sistema en una sola línea (unifilar).

Este plano no solo dibuja cables; traza el viaje de la energía desde que entra en tu propiedad hasta que alimenta el último enchufe. Su importancia es capital y se fundamenta en tres pilares:

• Claridad y Planificación Estratégica: Es la hoja de ruta para el instalador. Permite dimensionar con precisión quirúrgica cada componente: la potencia total necesaria, la sección (grosor) de cada cable para evitar sobrecalentamientos, y el calibre exacto de las protecciones (automáticos y diferenciales) que actuarán como guardianes de tu seguridad.
• Seguridad Preventiva: Un esquema unifilar bien diseñado es tu seguro de vida contra los riesgos eléctricos más comunes: cortocircuitos, sobrecargas y peligrosas fugas de corriente. Previene incendios de origen eléctrico y protege a las personas de electrocuciones. Es un documento de seguridad activa.
• Legalidad Incuestionable: Es un requisito indispensable para la tramitación y obtención del Certificado de Instalación Eléctrica (CIE), comúnmente conocido como Boletín Eléctrico. Sin un esquema unifilar correcto y visado por un instalador electricista autorizado, tu instalación es, a todos los efectos, ilegal. Esto te impediría contratar el suministro eléctrico, vender la propiedad o incluso enfrentarte a sanciones.

¿Es siempre obligatorio un nuevo esquema unifilar?

Sí, en los siguientes casos, que son muy comunes en reformas:

• Instalaciones completamente nuevas.
• Reformas integrales o modificaciones sustanciales de la instalación existente.
• Ampliaciones donde la potencia instalada se incremente en más de un 50%.
• Cambios en la tensión o en el uso del inmueble (por ejemplo, de oficina a vivienda).

El Arte del Diseño: Creando un Esquema Unifilar a Medida por Profesionales en León

El diseño de un esquema unifilar es un proceso meticuloso que combina las necesidades del cliente con el estricto cumplimiento del Reglamento Electrotécnico para Baja Tensión (REBT).

Fase 1: Auditoría de Necesidades y Previsión de Cargas

Antes de usar cualquier software de diseño, el primer paso es una conversación profunda contigo. Como tus electricistas de confianza en León, necesitamos entender tu estilo de vida actual y futuro:

• Grandes Consumidores: ¿Qué electrodomésticos de alta potencia planeas instalar? (Placa de inducción, horno pirolítico, aerotermia, aire acondicionado centralizado).
• Puntos de Recarga: ¿Tienes o planeas tener un vehículo eléctrico? La instalación de un punto de recarga es una modificación sustancial que exige su propio circuito.
• Domótica y Hogar Conectado: ¿Integrarás sistemas de Smart Home, persianas motorizadas o control de iluminación inteligente?
• Puestos de Teletrabajo: ¿Necesitas zonas con múltiples enchufes y protección para equipos informáticos sensibles?
• Zonas Húmedas y Exteriores: Baños, cocinas, jardines y terrazas tienen normativas de seguridad mucho más exigentes (volúmenes de protección).

Fase 2: Estructura y Desglose de Circuitos Esenciales (REBT)

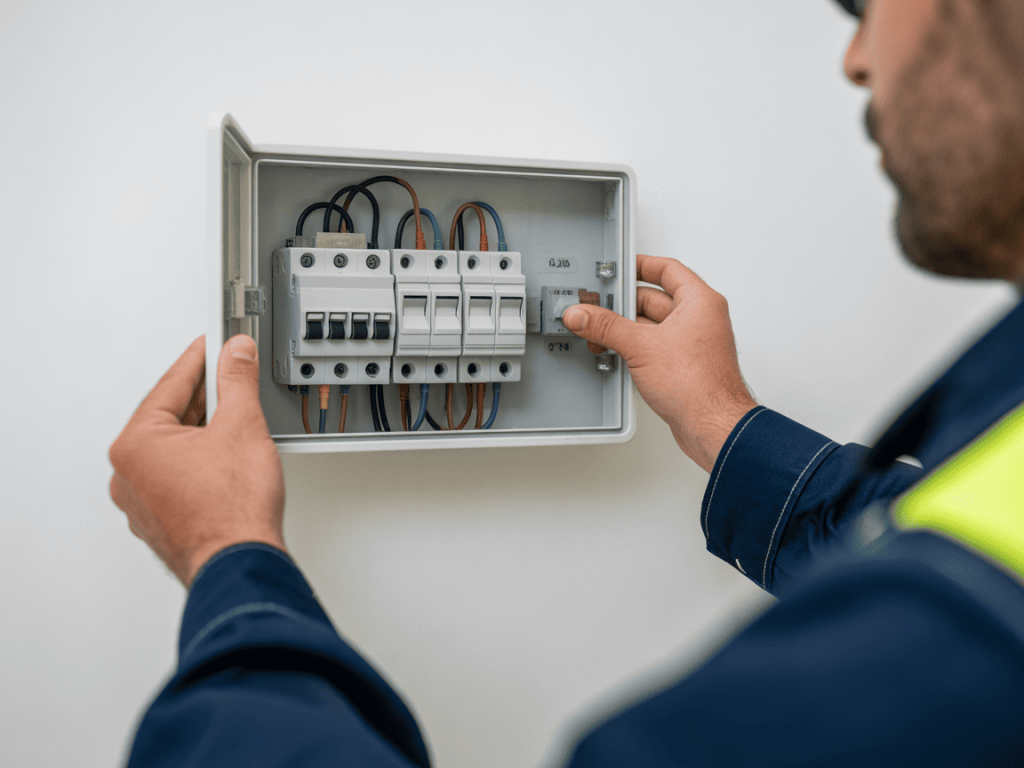

Con la información anterior, estructuramos el Cuadro General de Mando y Protección (CGMP). Un error común es agrupar demasiados elementos en pocos circuitos. La normativa y la buena práctica exigen una separación clara para garantizar seguridad y funcionalidad:

• C1 (Iluminación): Protegido por un PIA de 10A y cable de 1.5mm². Garantiza que si un aparato causa un cortocircuito, no te quedes a oscuras.
• C2 (Tomas de Uso General y Frigorífico): Protegido por un PIA de 16A y cable de 2.5mm².
• C3 (Cocina y Horno): Circuito independiente para los grandes consumidores de la cocina. PIA de 25A y cable de 6mm².
• C4 (Lavadora, Lavavajillas y Termo): Tres circuitos, agrupados o separados, con PIAs de 20A y cable de 4mm². Separarlos evita que una avería en un electrodoméstico anule los demás.
• C5 (Tomas de Baños y Tomas Auxiliares de Cocina): Protegido por un PIA de 16A y cable de 2.5mm².

Fase 3: Simbología Normalizada y Representación Gráfica

Utilizamos software especializado (como AutoCAD) para dibujar el esquema con la simbología normalizada UNE-EN 60617. Esto asegura que cualquier profesional pueda interpretarlo en el futuro. El esquema detallará de forma inequívoca:

• Acometida, CGP, LGA y Derivación Individual.
• El Interruptor General Automático (IGA) y el crucial Interruptor Diferencial (o varios, para mayor selectividad).
• Cada uno de los PIAs con su calibre, la sección y longitud del cableado, y la potencia máxima prevista para ese circuito.
• La importantísima red de toma de tierra, que protege a las personas.

De la Teoría a la Realidad: Legalización de tu Instalación en Castilla y León

Una vez finalizada la obra eléctrica, comienza el proceso administrativo para certificar que todo es seguro y legal.

El Boletín Eléctrico (CIE) es tu pasaporte energético. Es el documento donde un instalador autorizado da fe, bajo su responsabilidad, de que la instalación cumple con el REBT. En León, este documento se tramita telemáticamente ante el Servicio Territorial de Industria, Comercio y Economía de la Junta de Castilla y León.

Consecuencias de una Instalación No Legalizada en León:

• Negativa de Suministro: La compañía distribuidora (principalmente i-DE Iberdrola en León) no te dará de alta el servicio.
• Problemas con el Seguro: En caso de siniestro (incendio, etc.), la aseguradora podría negarse a cubrir los daños si la instalación no es legal.
• Imposibilidad de Venta o Alquiler: Es un requisito legal para cualquier transacción inmobiliaria.
• Sanciones Administrativas: La administración puede imponer multas significativas.

Pensando en el Mañana: Cómo un Buen Esquema Prepara tu Vivienda para el Futuro

Una reforma es una inversión a largo plazo. Un esquema unifilar bien planificado no solo cubre tus necesidades actuales, sino que prepara tu hogar para las tecnologías venideras:

• Recarga de Vehículo Eléctrico: Dejar una preinstalación (un tubo corrugado vacío) desde el cuadro hasta el garaje es una decisión inteligente y económica que facilitará enormemente la instalación futura.
• Autoconsumo y Fotovoltaica: Un cuadro eléctrico moderno y bien dimensionado está preparado para integrar sin problemas una futura instalación de placas solares.
• Electrificación del Hogar: Con la tendencia a abandonar los combustibles fósiles, tu instalación debe estar lista para soportar sistemas de climatización eléctricos como la aerotermia.

La Ventaja Local: Por Qué tu Mejor Socio es un Electricista Autorizado de León

Para un proyecto tan crítico, la proximidad es sinónimo de eficiencia y tranquilidad. Elegir un equipo de electricistas en León marca la diferencia:

• Expertos en la Normativa Local: Conocemos al detalle los procedimientos de la Junta de Castilla y León y los requisitos específicos de las distribuidoras en la provincia.
• Gestión Ágil y Directa: Tramitamos decenas de boletines eléctricos en León cada año. Sabemos cómo evitar retrasos y solucionar cualquier incidencia burocrática rápidamente.
• Respuesta Inmediata: Ya sea que tu reforma sea en el centro de León, en Trobajo del Camino, Villaquilambre, San Andrés del Rabanedo, La Virgen del Camino o cualquier punto de la provincia, nuestra cercanía nos permite una supervisión constante de la obra y una respuesta ágil ante cualquier imprevisto.
• Optimización de Costes: Al estar ubicados en León, eliminamos grandes costes de desplazamiento, ofreciéndote un presupuesto para tu instalación eléctrica mucho más competitivo.

Preguntas Frecuentes (FAQ) sobre Esquemas y Boletines en León

1. ¿Cuánto cuesta un esquema unifilar y el boletín eléctrico en León? El precio varía según la complejidad de la instalación, pero para una reforma integral de una vivienda, el coste del proyecto técnico (que incluye el esquema) y la tramitación del boletín suele ser una pequeña fracción del coste total de la parte eléctrica, garantizando su total legalidad y seguridad. Pídenos un presupuesto cerrado y detallado.

2. ¿Cuánto tiempo se tarda en tramitar el boletín una vez finalizada la obra? Gracias a la tramitación telemática, una vez realizadas las verificaciones y mediciones finales, el registro del CIE en la Junta de Castilla y León suele ser un proceso rápido, a menudo completado en pocos días hábiles.

3. ¿Qué vigencia tiene el boletín eléctrico? El Certificado de Instalación Eléctrica tiene una vigencia de 20 años. Pasado ese tiempo, si quieres hacer cambios o un nuevo contrato, la distribuidora podría solicitar una nueva inspección y boletín.

---

Conclusión: Invierte en Tranquilidad, Invierte en Profesionalidad

El esquema unifilar es la pieza angular que une tu visión de la reforma con la realidad de una instalación eléctrica segura, legal y preparada para el futuro. Es el reflejo del rigor y la profesionalidad del electricista que eliges.

No dejes que el componente más crítico de tu reforma en León sea una fuente de preocupación. Apuesta por la seguridad, cumple con la normativa y garantiza el valor de tu inversión a largo plazo.

¿Estás planificando tu reforma integral en León o alrededores?

Contacta hoy mismo con nuestro equipo de electricistas autorizados.

Te proporcionaremos un asesoramiento experto y un presupuesto transparente para que el corazón de tu nuevo hogar lata con fuerza y seguridad durante décadas.
